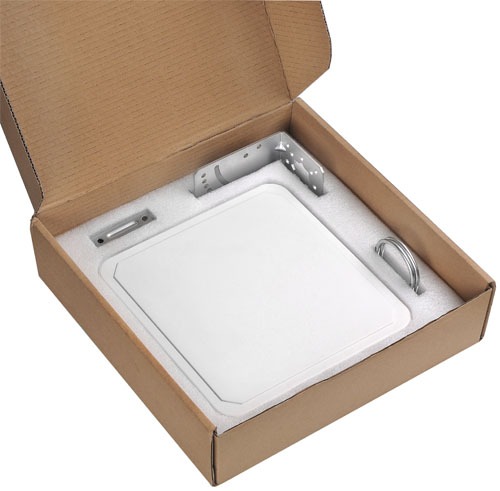

SM-T0258 RFID Антенна

Особенности продукта

Электрические характеристики: универсальная антенна, подходящая для УВЧ-приложений RFID, обладает высоким коэффициентом усиления, низким КСВ и т.д. Она сочетает в себе преимущества линейно-поляризованной антенны (дальность считывания) и круговой поляризации (ненаправленность).

Механические характеристики: эстетичный и компактный внешний вид, водонепроницаемая конструкция с уплотнительными кольцами и силиконовыми прокладками, усиленный корпус, подходит для работы в различных суровых условиях.

Применение

SM-T0258 может быть легко использован в RFID-системах УВЧ-диапазона, таких как контроль доступа, складское хозяйство, логистика, розничная торговля и т.д.

Установка

SM-T0258 может быть закреплён на стальной раме или столбе с помощью собственного кронштейна или дополнительного, и подключён к считывателю через коаксиальный кабель. Антенна может быть установлена горизонтально или вертикально, в зависимости от ориентации кронштейна. После установки угол наклона антенны можно регулировать в зависимости от реальных условий.

Кронштейн для антенны является опцией и может быть выбран заказчиком по необходимости.

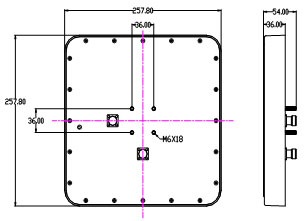

Размеры

Этапы установки

2.1 Горизонтальная установка

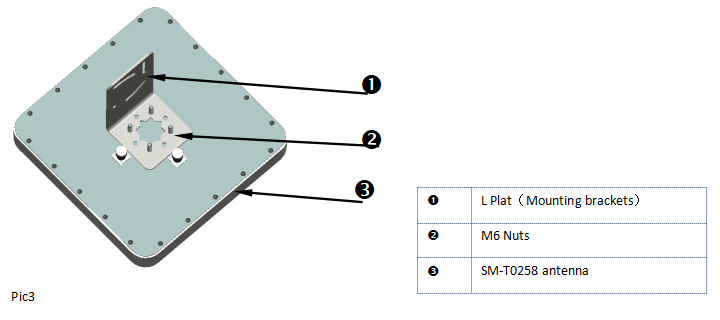

Шаг 1: Закрепите L-образную пластину на антенне с помощью «гайки M6, плоской шайбы и пружинной шайбы», как показано на Рис. 3.

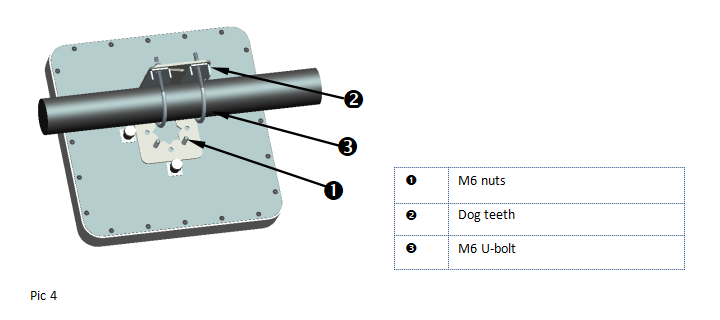

Шаг 2: Используйте «U-образный болт M6, гайку с шайбой и плоскую шайбу» и «зубчатые пластины» для крепления антенны на горизонтальной или вертикальной стальной раме или столбе, см. Рис. 4.

2.2 Вертикальная установка

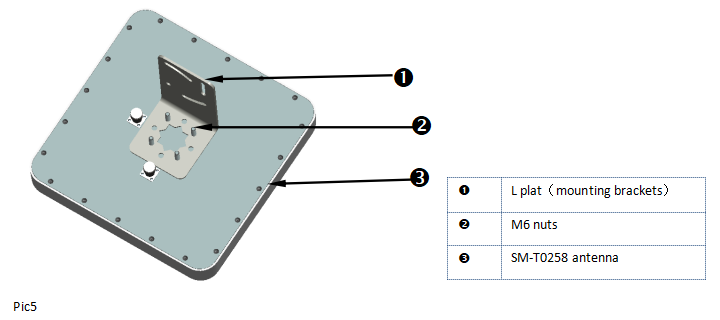

Шаг 1: Закрепите L-образную пластину на антенне с помощью «гайки M6, плоской шайбы и пружинной шайбы», см. Рис. 5.

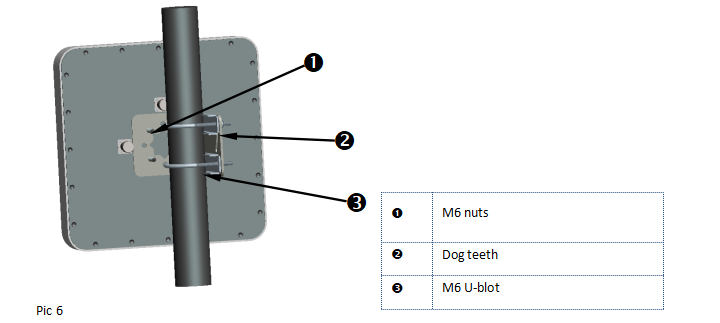

Шаг 2: Используйте «U-образный болт M6, гайку с шайбой и плоскую шайбу» и «зубчатые пластины» для крепления антенны на горизонтальной или вертикальной стальной раме или столбе, см. Рис. 6.

Диаграмма направленности антенны

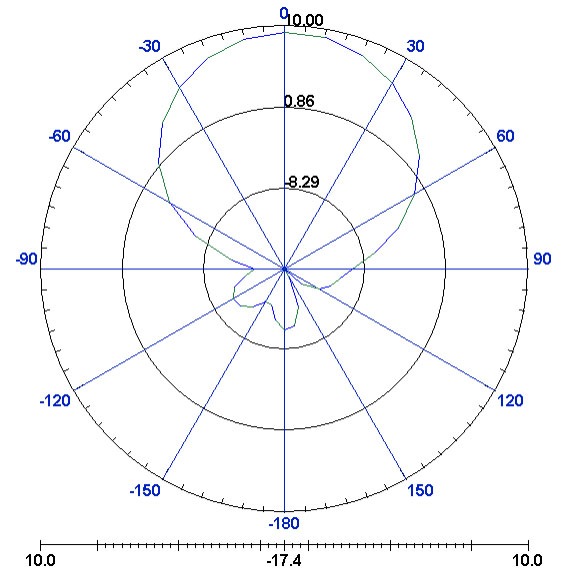

Рис. 7 Диаграмма направленности 1 (E-плоскость)

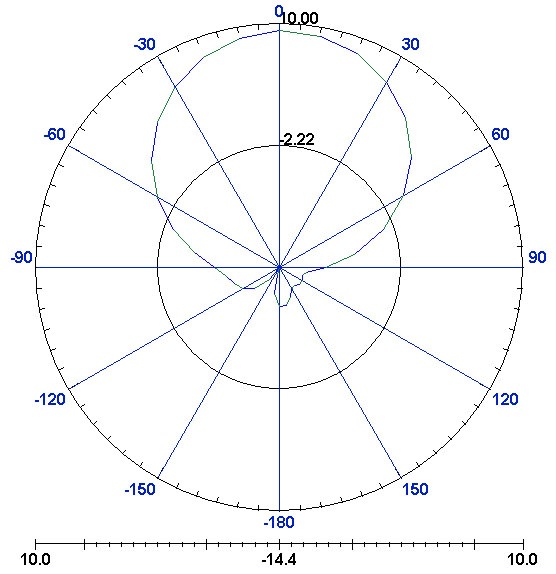

Рис. 8 Диаграмма направленности 2 (H-плоскость)

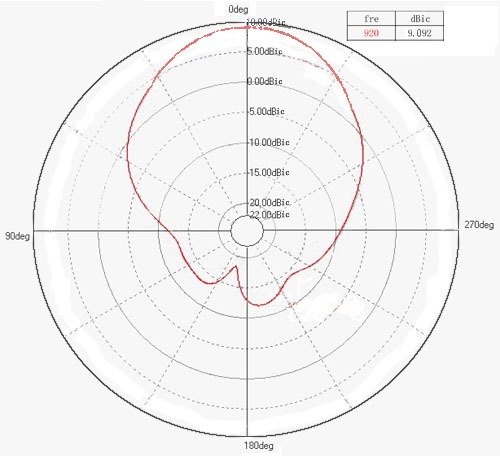

Рис. 9 Диаграмма направленности 3 (двумерная диаграмма, отображение усиления более 9 dBi)

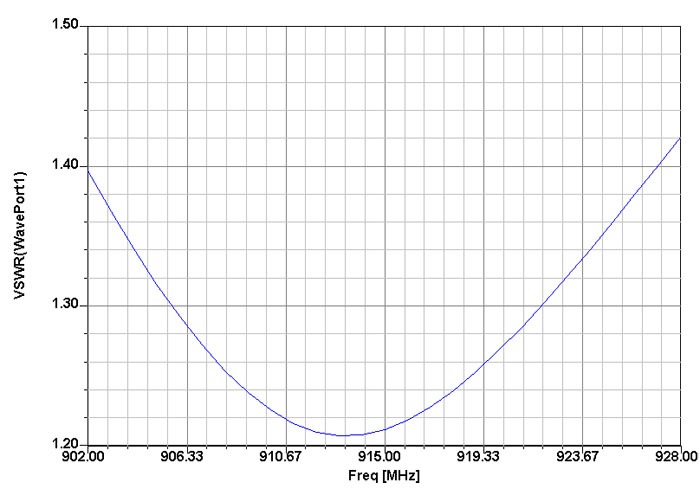

Рис. 10 Коэффициент стоячей волны (КСВ) антенны

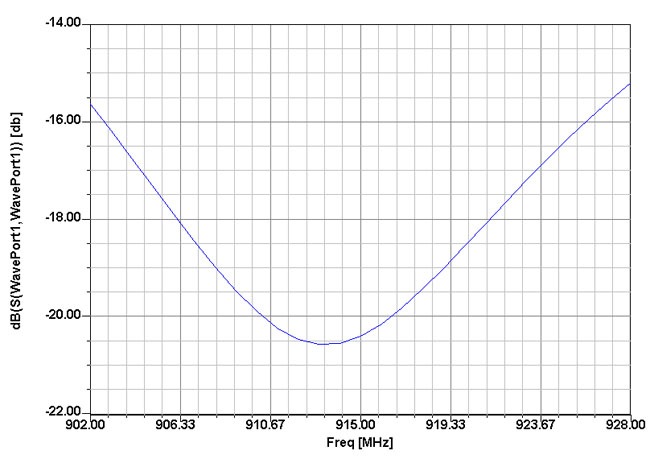

Рис. 11 S-параметры входного порта антенны

Проблемы и меры предосторожности

SM-T0258 является направленной антенной с кроссполяризацией. При использовании следует обращать внимание на регулировку угла наклона антенны для достижения оптимальной производительности считывания.

SM-T0258 может использоваться на открытом воздухе, но не подходит для эксплуатации в кислых или щелочных средах.
