Описание продукта
Это производный продукт серии M3. Он имеет более компактные размеры и меньшее энергопотребление. Используется стандартизированный внешний размер и унифицированный интерфейс. Передача данных и питание в основном предназначены для таких сценариев применения, как распознавание лиц и распознавание жестов, что упрощает интеграцию системы для пользователей.

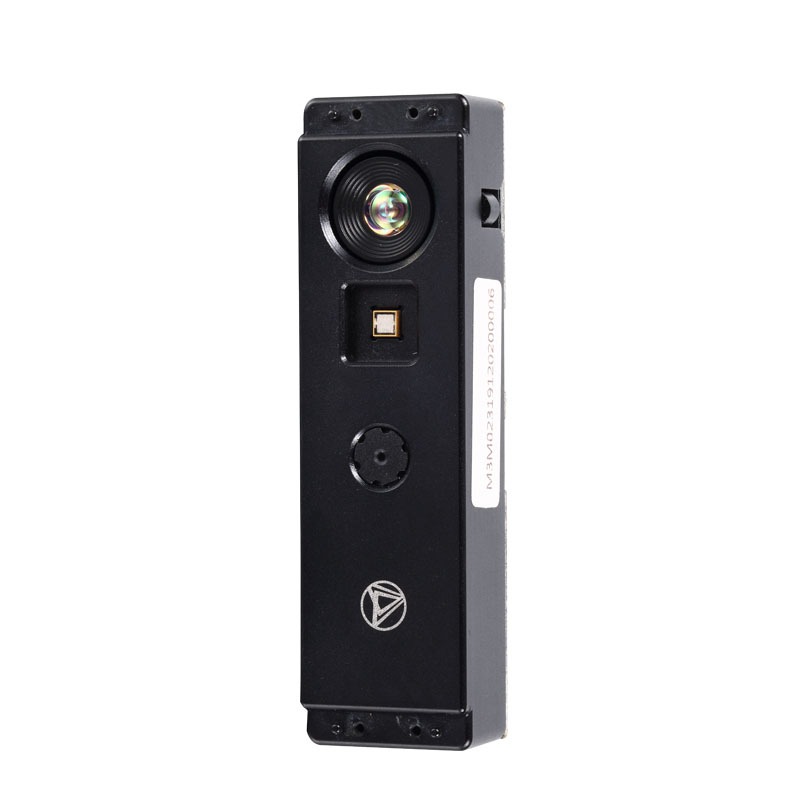

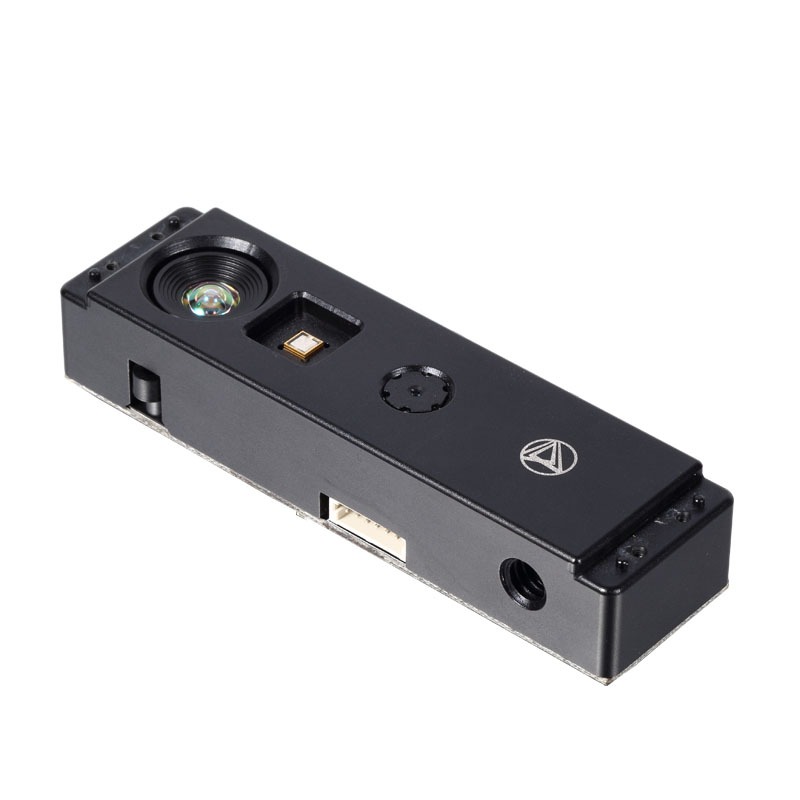

Продукт объединяет TOF-камеру глубины с разрешением 640×480 пикселей и RGB-камеру на 5 мегапикселей. Продукт поставляется с полным SDK, что позволяет пользователям выполнять интеграцию устройств и вторичную разработку в соответствии со своими потребностями.
Особенности продукта:
1. Динамическое обнаружение лиц
Алгоритмы отслеживания и распознавания на основе
2. Видеопотока
Локальное хранение для 10 000 поддерживаемых устройств
3. База данных лиц
Поддержка настройки отображаемого на экране контента.

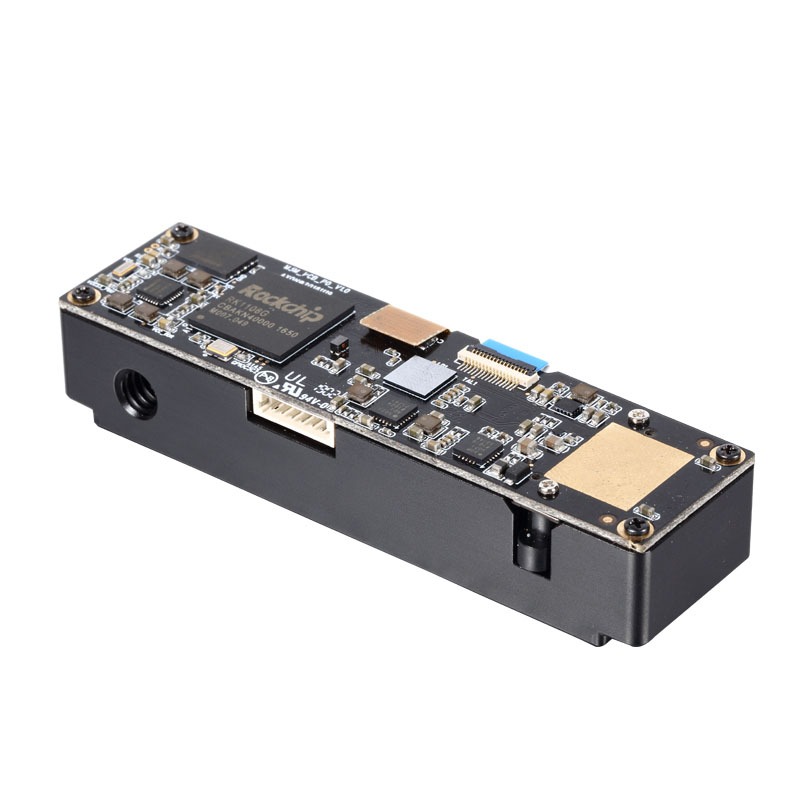

Основные компоненты аппаратного обеспечения продукта:
⚫ Модуль TOF-камеры;
⚫ Лазер VCSEL;
⚫ Модуль RGB-камеры;
⚫ Специализированный процессор ASIC;
⚫ Управляющая плата (включая CPU, DDR, FLASH и т. д.);
⚫ Кабель 6-контактный к USB + интерфейс питания (5 В);

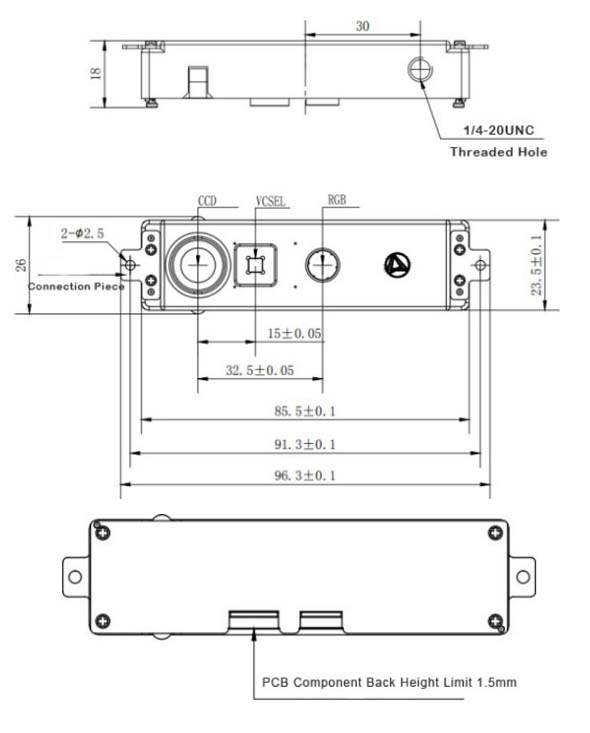

Габаритные размеры продукта (ед. изм.: мм)
Сценарии применения
Продукт RAKINDA M3 может широко использоваться в различных сценариях глубокого компьютерного зрения, в основном включая:
Отрасль | Применение |
Соматосенсорные развлечения | Соматосенсорные игры, извлечение скелета, 3D-примерка, распознавание жестов и т. д. |
Распознавание лиц | Оплата по лицу, контроль доступа по лицу, интегрированные устройства идентификации и т. д. |
Робототехника | Обход препятствий |
Образование | 3D-интерактивное обучение, демонстрационные примеры TOF |
Параметры | Характеристики | ||
Модель | M3 | ||
T O F | Разрешение (горизонтальное × вертикальное) | 640×480 | |
Поле зрения (горизонтальное и вертикальное) | 80°× 60° | ||
Частота кадров (fps) | Максимум 30 | ||
R G B | Разрешение (горизонтальное × вертикальное) | Поддерживается 1080P/960P/720P/VGA | |
Поле зрения (горизонтальное и вертикальное) | 74°× 56° при 960P (по умолчанию) 63°× 37° при 1080P 74°× 42° при 720P 74°× 56° при VGA | ||
Частота кадров (fps) | Максимум 30 кадров/с при 960P/720P/VGA Максимум 15 кадров/с при 1080P | ||
Видеокодирование | JPEG, RGB | ||
Диапазон обнаружения (ед. изм.: м) Примечание 1 | 0,35–1,2 | 0,5–3 | |
Точность измерения Примечание 2 | 0,1% | 0,3% | |
Точность измерения Примечание 3 | ＜1% | ||
Источник света | 850 нм VCSEL | ||
Интерфейс передачи данных | 6-контактный клеммный интерфейс к USB 2.0 | ||
Электропитание | 6-контактный клеммный интерфейс к источнику питания 5 В DC | ||
Типичное энергопотребление (Вт) | 3,2 | 3,6 | |
Рабочая температура (°C) | 0–50 | ||
Операционная система | Windows 7 и выше, Linux, Android | ||
Габаритные размеры (длина × высота × глубина, ед. изм.: мм) | 85,5×23,5×18 (без монтажной стальной пластины) 96,3×23,5×18 (с монтажной стальной пластиной) | ||
Примечание 1: Расстояние измерения: для теста на небольшой белой доске с отражательной способностью 90% указано расстояние обнаружения в центральной зоне; отражательная способность влияет на дальность, точность и правильность измерения.
Примечание 2: Точность измерения: для теста на небольшой белой доске с отражательной способностью 90% указана среднеквадратическая ошибка повторных испытаний в центральной зоне.
Примечание 3: Точность измерения: для теста на небольшой белой доске с отражательной способностью 90% указана погрешность между измеренным и истинным расстоянием.
