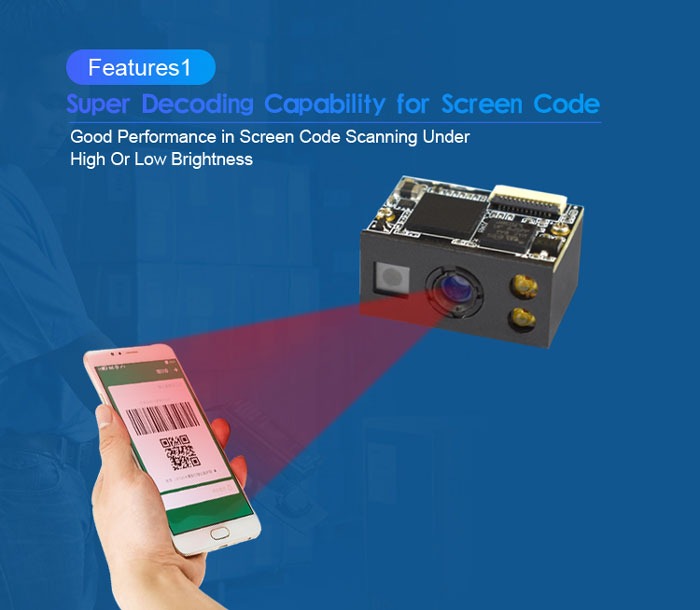

Считывающий модуль штрих-кодов LV30, использующий передовые мировые технологии распознавания изображений на основе чипов, открывает новую эру в области считывания двумерных штрих-кодов.
Бесшовная интеграция КМОП-сенсора изображения и платы декодера делает модуль компактным, лёгким и простым для встраивания. LV30 является бесшовной заменой для Motorola SE955, поскольку имеет те же габариты и расположение крепёжных отверстий снизу. Таким образом, при переходе с 1D на 2D нет необходимости менять корпус устройства.
Способ настройки:
Rakinda предоставляет руководство пользователя и руководство по интеграции, чтобы помочь вам встроить модуль в ваше устройство. Настройка выполняется путём сканирования установочных кодов из руководства пользователя.
| Интерфейс | TTL-232 |
| Сенсор изображения | 752×480 CMOS |
| Поддерживаемые символы | 2D: PDF 417, DataMatrix (ECC200, ECC000, 050, 080, 100, 140), QR Code1D: Code 128,EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5,ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey, и др. |
| Подсветка | Красный светодиод 612–624 нм, лазер 650 нм |
| Разрешение | > 3 мил |
| Освещённость окружающей среды | 0 ~ 100 000 люкс |
| Потребляемая мощность | 0,76 Вт |
| Рабочее напряжение | 3,3 ± 10% В пост. тока |
| Ток при 3,3 В пост. тока | Рабочий ток 230 мА Ток в режиме ожидания 4 мА (без поддержки USB-связи); 7 мА (с поддержкой USB-связи) Ток в режиме сна < 5 мкА |

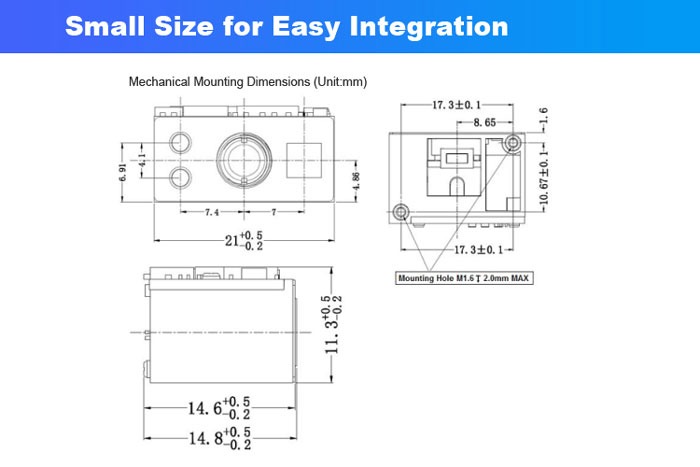

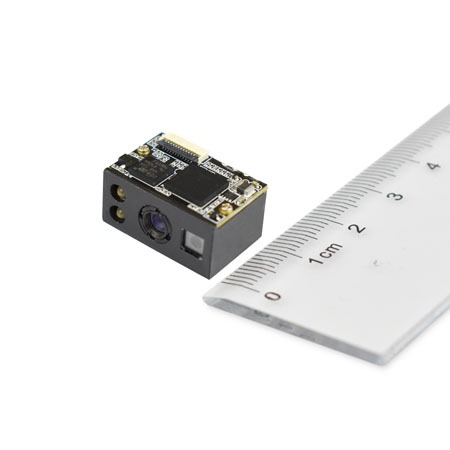

| Габаритные размеры | 21,3 (Ш) × 11,6 (Г) × 15,5 (В) мм |
| Вес | 5,0 г |
| Рабочая температура | -20°C ~ +60°C |
